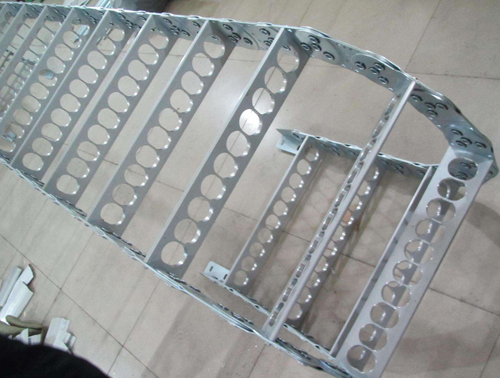

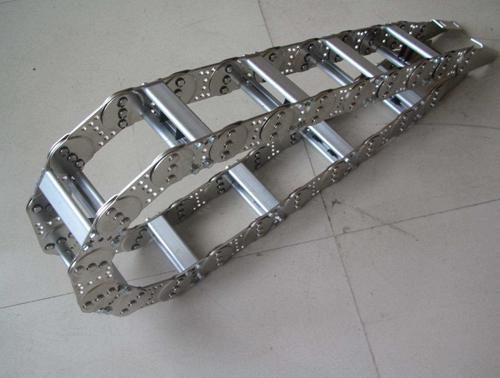

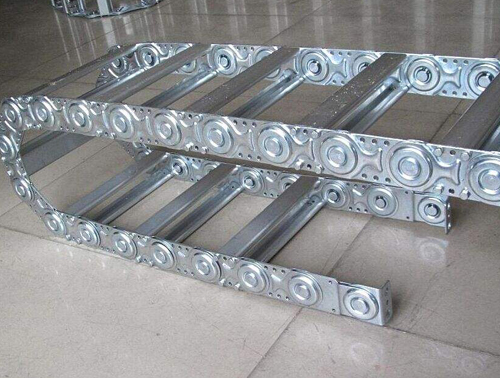

TL型鋼鋁拖鏈

TL型鋼鋁拖鏈系列已被廣泛應用于數控機床、電子設備、消防機械設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、超重運輸設備、自動化倉庫等。

TL型鋼鋁拖鏈系列的主體是由鏈扳(鋼板鍍鉻)支撐扳(擠拉鋁合金)軸銷(合金鋼)等部件組成，使電纜或橡膠管與拖鏈之間不產生相對運動，不產生扭曲變形，鏈扳經鍍鉻處理外形效果新穎結構合理，靈巧,鋼性好不變形，安裝方便，使用,易拆裝，尤其是采用材料，合金銅為軸銷，提高了產品的強度，彎曲靈活，阻力小，降低了噪音，從而可長時間使用不變形,不下垂。

鋼制拖鏈選用原則

1、根據支撐板大孔徑Dma來確定鏈板高度hg和拖鏈型號。

2、支撐板內腔孔徑D1=d+約等于0.1d（取整數）。其中d=電線、電纜、液、氣軟管的外徑。

3、根據拖鏈功能要求來確定支撐板型式的拖鏈的彎曲半徑：

1）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時，可選用分開式類型支撐板；

2）當拖鏈需承載較大管、纜負荷時，應選用支撐板型-整塊式；

3）安裝管纜的規格品種較多時，可選用框架式支撐板。

4、機床拖鏈?zhǔn)褂脠?chǎng)合受限制條件、或受環境影響，需采用鋼帶防護支撐板時。

5、根據安裝管纜的數量來決定支撐板寬度b1,從而得知拖鏈寬度B。
